製品名: SUM-PLATE© Ver 8.0

SUM-PLATE マイクロ波測定システム外観         測定ソフトGUI画面

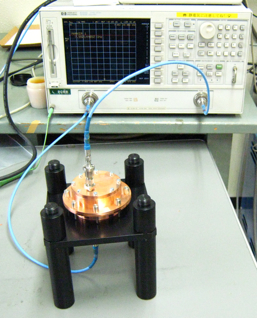

SUM-PLATEによる
マイクロ波測定システムの外観

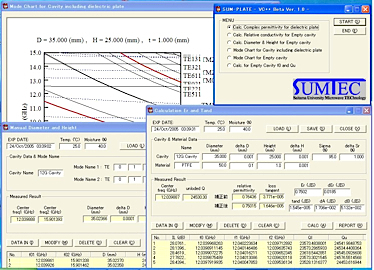

厳密解析計算ソフトのGUI画面

製品の概要・特長

このソフトウェアは、空洞共振器法に基づき、ネットワークアナライザからの試料挿入時の測定データ(共振周波数・-3dB半値幅データ・挿入損失 IL・無負荷 Q, Qu)を
パソコンに手入力もしくは自動取得し、それらの値を用いて誘電体平板試料のマイクロ波帯における面方向の複素比誘電率(比誘電率・誘電正接)を、
厳密解析」に基づいて高精度に計算し、表示・印刷します。

本製品の特筆すべき特長は、以下の通り、

  1. 通常の常温特性の機能に加えて、温度依存性の測定を自動的に行える機能を柔軟に追加拡張できる。
  2. 高精度測定の成否を左右する繰り返し測定誤差範囲 [Δ,delta] を考慮した国際標準標準規格準拠の厳密解析計算処理を行っているため、
    測定精度を個々の試料名毎に明確に分析評価することができる。
  3. 円筒空洞共振器の寸法を、ソフトウェアを使って簡便かつ高精度に測定できる。
  4. 測定する際にネットワークアナライザ画面上に表示される多数の共振波形ピーク(TEモード / TMモード)の中から、
    高精度測定の成否を左右する共振モード(TE011モード)を正確に判別する上で不可欠な国際標準規格準拠のモードチャートを、可視的に自動描画作成する機能を搭載している。

点にあります。

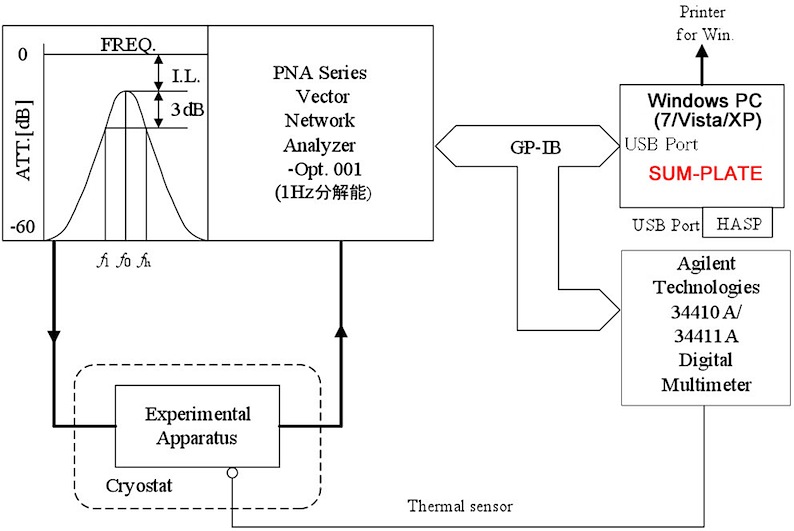

自動測定システム構成例

SUMTEC 測定システム構成例

測定に必要となるPC動作環境・ネットワークアナライザ・外部機器

プロセッサ(CPU) Intel Pentium 4(1.5GHz)以上
オペレーティング・システム Microsoft Windows 10 (注1), Windows 7, Windows Vista, Windows XP または Windows 2000
メモリ 512MB以上のRAM【Windows XP】    2GB以上のRAM【Windows 7 / Vista】
ハードディスク 1.5GB以上の空き容量【Windows XP】 20GB以上の空き容量【Windows 7 / Vista】
ディスク装置 CD-ROMドライブ
ディスプレイ XGA(1024 dpi × 768 dpi)以上の画面解像度
USBポート HASP暗号鍵USBキー用に使用
ネットワークアナライザ ・手入力モード    :市販されている全てのネットワークアナライザに対応しています。(注2)
・自動測定モード: 旧アジレント・テクノロジー製(PNAシリーズ・8510シリーズ・8720シリーズ・スカラーネットワークアナライザ8757シリーズ)(注3)
同軸ケーブル 使用するケーブルの種類は、測定する周波数帯によって異なります。
GPIB-USBケーブル ナショナルインスツルメンツ製(NI GPIB-USB-HS)
デジタル温度計 (※1) 旧アジレント・テクノロジー製(34410A / 34411A), アドバンテスト製(TR2114H / 2114H), SI製
温度センサー (※2) 旧アジレント・テクノロジー製サーミスタ温度プローブ(E2308A)など
その他 ・恒温槽 (※3)
・両端ピギーバックコネクタ型 GP-IBケーブル (※4)

(※1)〜(※4) 温度依存性を測定する場合のみ、必要となります。

(注1) 最新のHASP暗号鍵USBキーのドライバをダウンロードしインストールすることにより、Windows 10パソコンでの動作対応が可能です。
        尚、自動測定につきましては、ナショナルインスツルメンツ製 GPIB-USBケーブル付属CDの旧バージョン Ver.2.7.3 ドライバと旧アジレント・テクノロジー製ネットワークアナライザ・デジタル温度計を
        継続して使用することにより、Windows 10パソコンによる自動制御測定が可能です。当社エンジニアによる出張サポートをご要望の場合は、有償にてお引き受け致します。
        SUMシリーズ誘電体材料測定ソフトウェアの Windows 10 パソコン対応手順書

(注2) 手入力モードでは、旧アジレント(現キーサイト)・テクノロジー製、アンリツ製、ローデ・シュワルツ製など、あらゆるメーカーのネットワークアナライザに標準的に装備されている
        帯域幅マーカー自動サーチトラッキンング機能【Bandwidth等】を使って、計測器画面上の共振波形から目視で読み取ることができる測定データ(共振周波数・-3dB半値幅データ・挿入損失 IL)を
        当ソフトに直接入力することにより、容易に高精度な測定が行えます。

(注3) 会社分割により2014年8月1日以降 旧アジレント・テクノロジー製 ネットワークアナライザ および デジタル温度計・温度センサーは、キーサイト・テクノロジー製の異機種へ仕様変更されております。

製品カタログのダウンロード

PDFファイルダウンロードアイコン SUM-PLATEカタログ

本製品を用いた測定方法について、更に詳しい情報をお知りになりたい方 は、ここをクリック して下さい。
また、購入価格またはクラウド式レンタル料金についてお知りになりたい方は、info@sumtec.biz まで、メールにてご相談下さい。
