SUM-TM0m0 Ver 1.0の仕様および技術情報

測定対象

誘電体丸棒の軸方向の複素比誘電率および液体試料

測定範囲・測定精度

周波数f   1GHz 〜 30GHz
比誘電率εrn   1.1 〜 100,   ±(1 〜 5)%
誘電正接 tanδn   10-2 〜 10-5,   ±(10 〜 30)%

※ 測定モードにTM010モードを使用した場合のデータとなります。

この測定に用いるTM0m0円筒空洞共振器のラインナップ・丸棒試料の必要寸法

円筒空洞共振器は、異なる測定周波数帯ごとに、合計3種類用意致しました。

測定用円筒空洞 TM010モード(GHz) TM020モード(GHz) TM030モード(GHz) TM040モード(GHz)
3GHz空洞 3 6.9 10.8 14.7
4.5GHz空洞 4.5 10 16 -
8GHz空洞 8 18 29 -

丸棒試料の必要寸法は、直径d1は3mm以下、長さは50mm以上です。

※ お客様のニーズに応じて、1GHz、2GHz 空洞等もご用意致します。

TM0m0円筒空洞共振器の構造

共振器構造図

TM0m0円筒空洞共振器の外観と周波数依存性の測定結果例

共振器 外観      SUM-TM0m0 4.5GHz測定治具

側面の外観

上面の外観

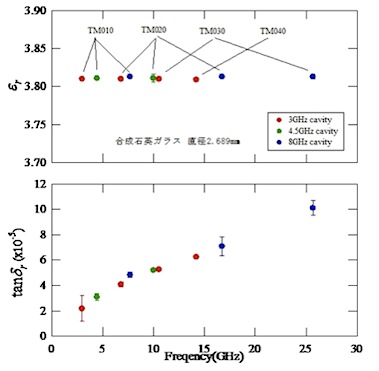

厳密解析に基づく石英ガラス丸棒試料の
周波数依存性の測定結果
(3GHz/4.5GHz/8GHz 各空洞共振器の
共振モード毎の測定値の差)

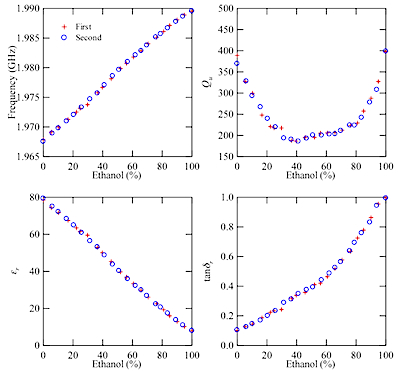

厳密解析に基づく液体の複素誘電率の測定結果
(純水に対するエタノール濃度の例)

本製品にご興味、ご関心をお持ちでしたら、お気軽に info@sumtec.biz まで、メールにてお問い合わせ下さい。
