SUM-ROD Ver 7.0の仕様および技術情報

測定対象

• 誘電体円柱の円周方向の複素比誘電率
• 導体板の表面抵抗および表面比導電率
• 高温超伝導(HTS)の表面抵抗

測定範囲・測定精度

周波数f	2GHz 〜 30GHz
比誘電率εr	2 〜 1000,   ±(0.2 〜 0.5)%
誘電正接 tanδr	10-3 〜 10-7,   ±(5 〜 20)%
表面比導電率σrf	10 〜 100%,   ±(2 〜 10)%

この測定に用いる導体板の必要寸法

測定周波数(GHz)	円板直径(mm)	備考
2GHz 〜 15GHz	70mmΦ	* εr = 38 〜 90の時の計算値
10GHz 〜 30GHz	40mmΦ	* εr = 10 の時の計算値

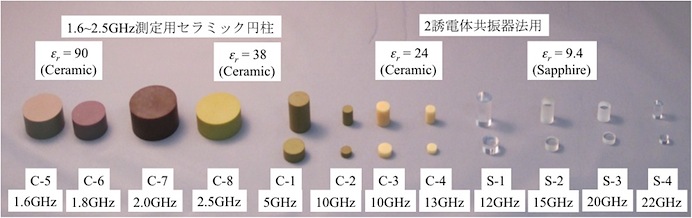

この測定に用いる誘電体円柱共振器のラインナップ外観

円柱共振器は、異なる共振周波数ごとに対応しています。

1.6GHz〜22GHz 測定用誘電体円柱共振器

１共振器２モード法用サファイア円柱共振器

ご注文いただいたニーズに応じて、円柱共振器を製作致します。

誘電体円柱共振器の構造と電磁界分布



２誘電体共振器法

１誘電体共振器２モード法

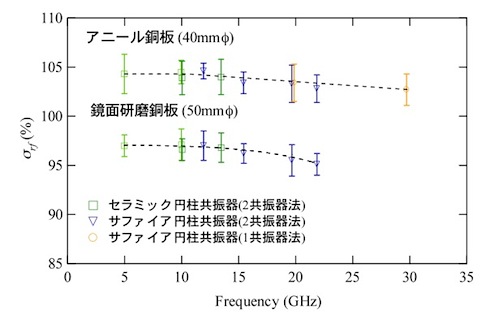

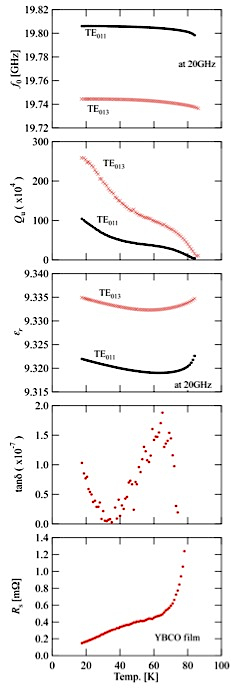

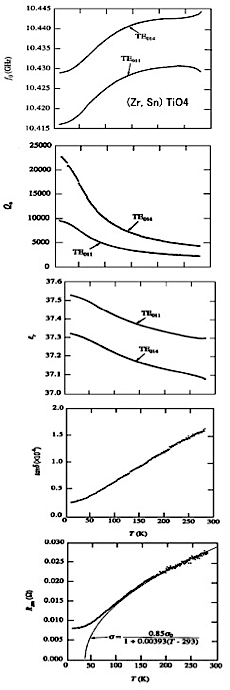

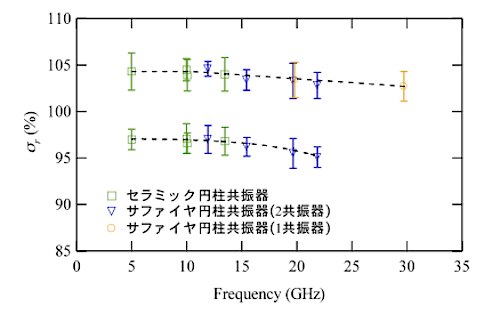

測定治具の外観と表面比導電率の測定結果例 温度依存性測定中の円柱共振器の外観と測定結果例
