SUM-DISKの仕様および技術情報
測定対象
誘電体平板の垂直（厚さ）方向の複素比誘電率
測定範囲・測定精度
| 周波数f | 5GHz 〜 110GHz |
| 比誘電率εrn | 1.1 〜 10, ±(1 〜 5)% |
| 誘電正接 tanδn | 10-2 〜 10-4, ±(10 〜 30)% |
平衡形円板共振器に用いる試料の必要寸法
| 測定周波数(GHz) | 円形銅箔の直径(mm) | 試料の厚さ(mm) | 試料の寸法(mm) | |
| 3GHz 〜 26GHz | 60mmΦ | < 5.00 | 100 × 100（精度±1mm） | * 開発中 |
| 5GHz 〜 67GHz | 30mmΦ | < 0.79 | 50 × 50（精度±0.1mm） | |
| 10GHz 〜 110GHz | 15mmΦ | < 0.47 | 50 × 50（精度±0.1mm） |
* 試料の厚さは、εrn = 2 の時の例です。
平衡形円板共振器の構造

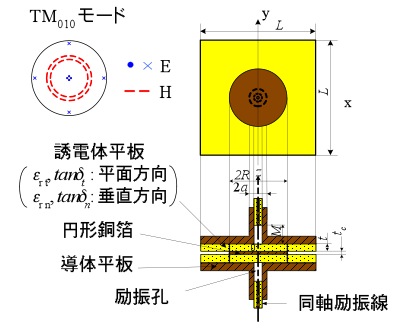

同軸励振形の共振器

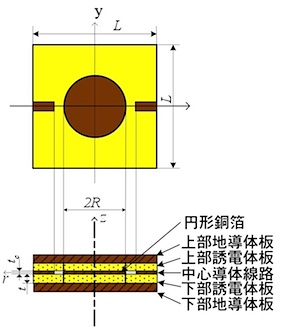

ストリップライン励振形の共振器
平衡形円板共振器の外観と常温特性の測定結果例
- 同軸励振平衡形円板共振器（5GHz〜110GHz 測定用）
- 同軸励振平衡形円板共振器（3GHz〜26GHz 測定用）[製品化するまでに、開発中となります。]
外観１
外観２

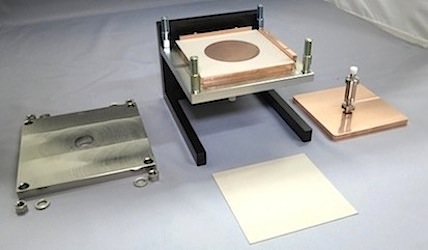

分解図
外観
分解図

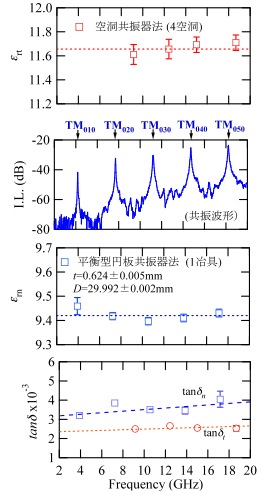

AR1000基板の測定結果
【周波数範囲 = 5GHz 〜 20GHz】

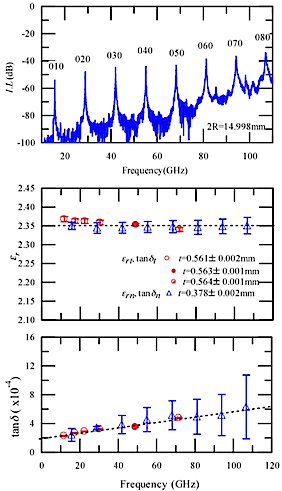

ZF-16基板の測定結果
【周波数範囲 = 5GHz 〜 110GHz】
温度依存性測定治具の外観と測定結果例
