SUM-CYLINDER Ver 2.0を用いた測定方法に関する技術情報

測定対象

誘電体平板の面方向の複素比誘電率

測定範囲・測定精度

周波数f	30GHz 〜 100GHz
比誘電率εrt	2.0 〜 50,   ±(0.2 〜 1.0)%
誘電正接 tanδt	10-3 〜 10-6,   ±(2 〜 10)%

この測定に用いる遮断円筒導波管共振器のラインナップ・試料の必要寸法

遮断円筒導波管共振器は、異なる共振周波数ごとに対応しています。

測定用共振器	試料の直径(mm)	試料の厚さ(mm)
33GHz共振器	14 - 23	< 1.5
36GHz共振器	13 - 23	< 1.3
50GHz共振器	9 - 20	< 1.0
60GHz共振器	8 - 20	< 1.0
80GHz共振器	6 - 18	< 0.5

遮断円筒導波管共振器の構造



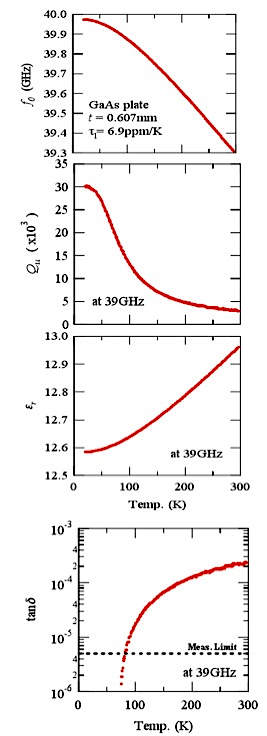

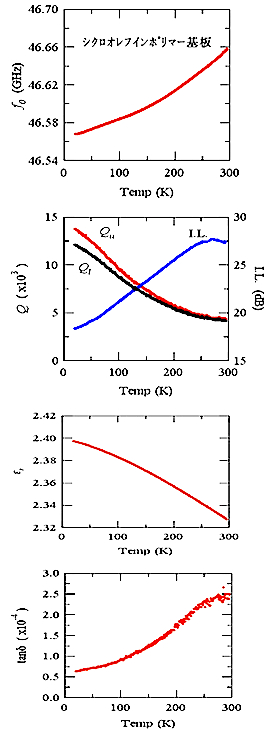

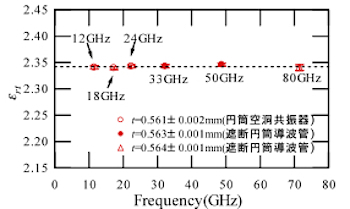

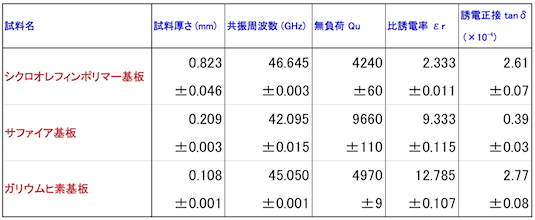

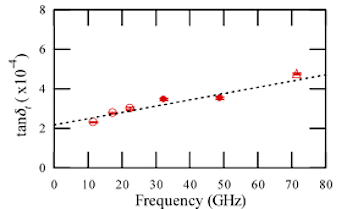

遮断円筒導波管共振器の外観と常温特性の測定結果例
